Le démonstrateur construit sur le site du Locie dispose enfin d’une instrumentation opérationnelle.

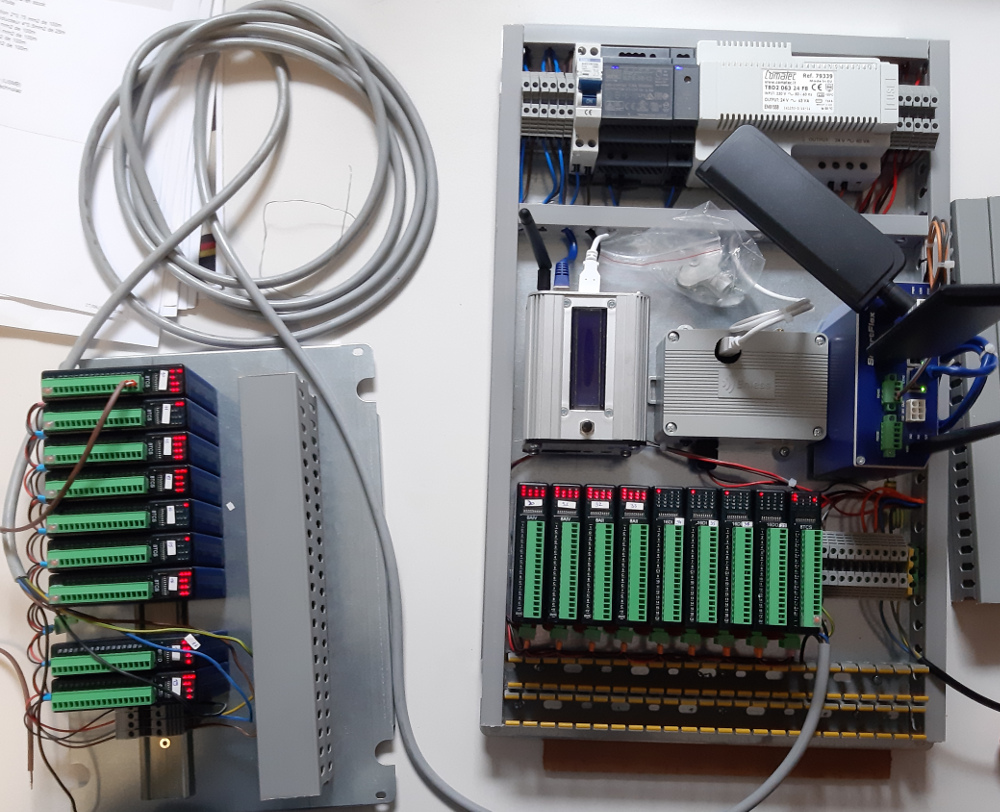

Une machine Themis a été spécialement mise au point pour l’occasion. La configuration devait être initialement repartie sur 2 coffrets, l’un avec l’intelligence embarquée et les modules DI, DO, AI et AO, l’autre avec les modules de monitoring de type thermocouple et PT100.

themis labo conf

Soit un total de 18 modules plus le récepteur radio pour les capteurs sans fil 169 Mhz…

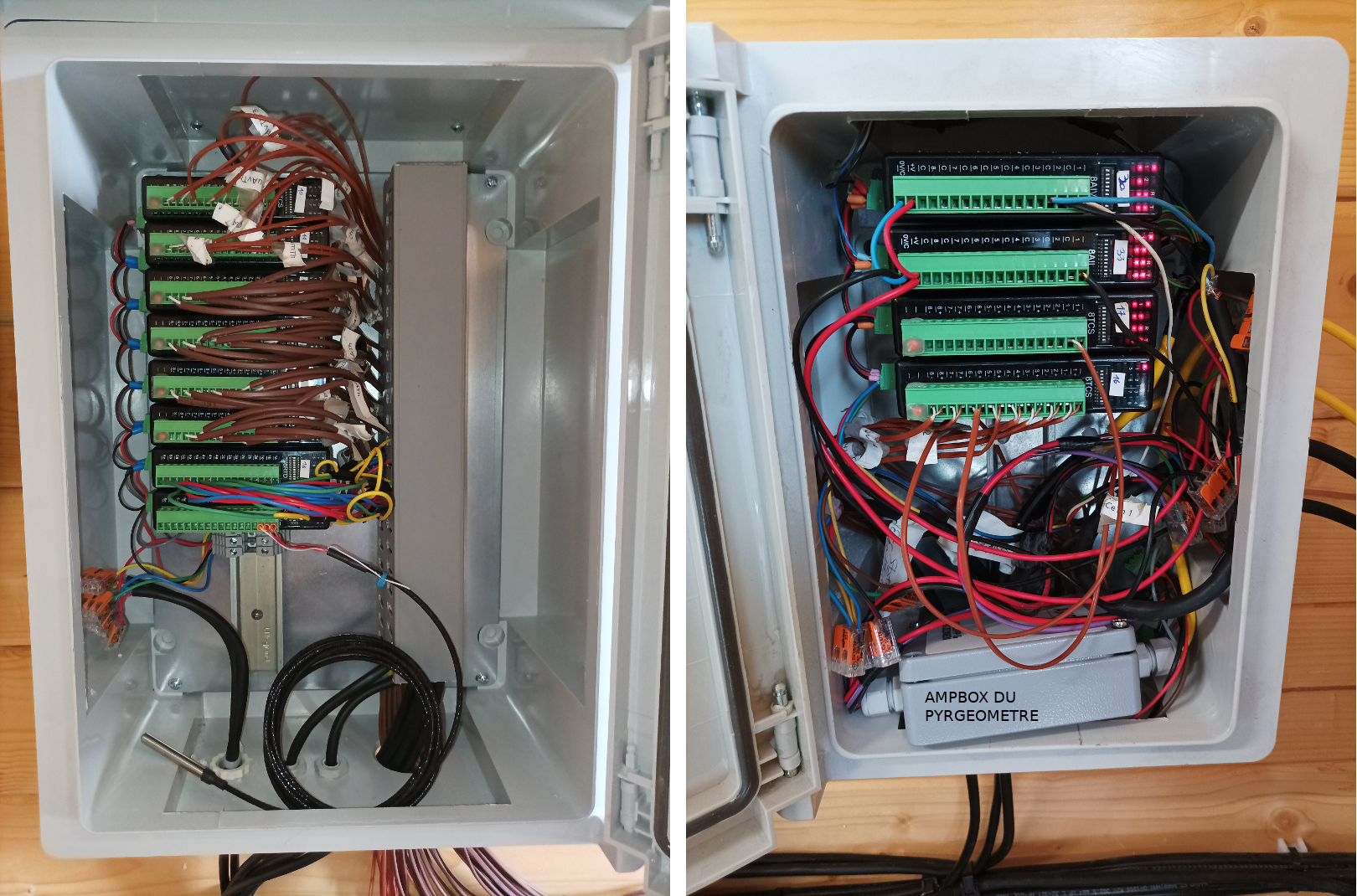

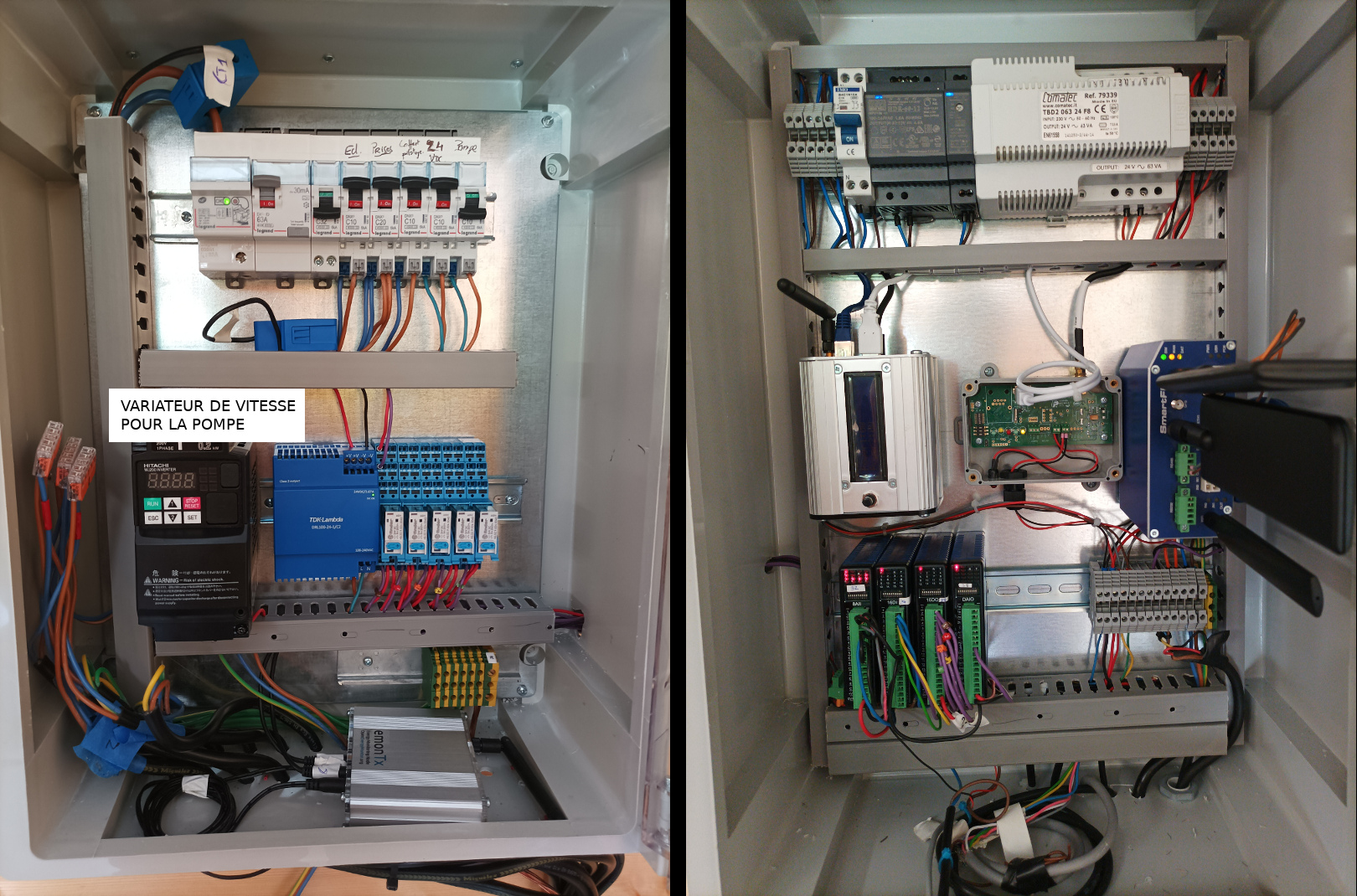

Le jour J, l’ensemble a du être réparti sur 3 armoires, en raison d’aléas de terrain assez courants, notamment des cables de thermocouple coupés trop court lors des opérations de gros oeuvre. Les techniciens du Cerema ont réalisé eux-mêmes la tranchée entre la chaussée et le stockage car rien de tout celà n’avait été pris en charge par les équipes de TP pourtant équipées de minipelles. Bref, dès qu’il y a de l’innovation dans l’air et qu’on sort des sentiers battus, les laboratoires doivent savoir improviser !!

Une série de tableaux de bord permet de suivre l’instrumentation en temps réel :

Dénomination	URL de consultation
Conditions intérieures	http://dromotherm.ddns.net/dashboard/view/hab
Chaussée	http://dromotherm.ddns.net/dashboard/view/cha
Stockage	http://dromotherm.ddns.net/dashboard/view/sto
Météo	http://dromotherm.ddns.net/dashboard/view/meteo

Le suivi des conditions météorologiques comprend :

un pyranomètre pour la mesure de la radiation solaire extraterrestre
un pyrgéomètre pour la mesure de la radiation atmosphérique
un anémomètre pour la mesure de la vitesse du vent
un pluviomètre à augets basculants pour la mesure des hauteurs de précipitations
un capteur de température et d’humidité
